交互设计：如何绘制高质量交互稿？

2023-05-1210:13:46交互设计Comments927 views字数 2417阅读模式

作者：紫咚用户体验设计文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

需求理解清楚之后，就需要我们画出可落地的交互稿，有价值输出的实用性设计。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

交互稿应该包含哪些内容？
如何搭建一个合理的交互稿结构？
各个界面应该如何摆放？
清晰易读的设计说明应该是怎样的？文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

作为一个新人，往往很难完全弄清楚上面的问题。笔者当初也是一样，在经历了很多次的试错和探索之后，最终才总结出相对合理的交互稿形式。当然，每位设计师都有自己的习惯，本文中的交互稿形式不一定适应所有人，大家可根据自身的习惯进行取舍、优化。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

具体而言，笔者将通过“解读一份交互稿模板”的方式，回答“如何绘制交互稿”这个问题。模板下载见文末链接，文中提及的所有内容在模板中均有体现。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

1、交互稿应该包含哪些内容？

交互稿是否只需包含设计方案即可？其实不然。交互稿兼具设计展示、上下游协作、过程记录、版本管理几种作用，所以交互稿一般至少具有以下几个部分的内容：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

封面：用于记录版本号、人员、时间等信息；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

更新日志：记录了交互稿更新的信息，方便他人查看，同时也保障了规范性；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

设计过程：包含需求信息、设计资料记录、设计过程记录三方面信息，目的是让自己的设计过程更加结构化，也方便以后回溯设计、总结设计；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

交互稿：交互稿的主体，内含流程图、界面图、设计说明等；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

废纸篓：用于存放废弃的页面，以防后期用到；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

2、如何组织交互稿结构？

2.1. 交互稿结构依赖于产品信息架构文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

首先需要说明的是，“把所有界面放在一个画布上的无结构式交互稿”一定是不对的，这是很多新人经常会犯的错误。因为这种做法无法适应大型稿件，而且开发同学在错综复杂的网状设计稿中找信息，也是着实辛苦。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

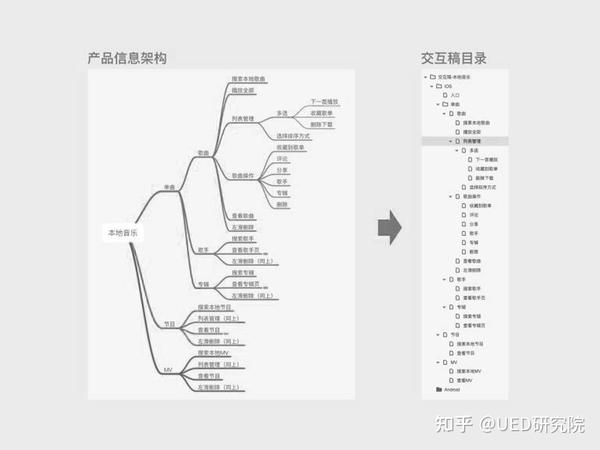

交互稿的结构，应该根据产品信息架构搭建。比如下图是网易云音乐“本地音乐”模块的信息架构和交互稿目录，由产品信息架构可以推导出交互稿目录。可以发现这种一一对应的交互稿目录结构，非常清晰易懂。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

2.2. 交互稿结构原理文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

交互稿结构应当遵循“平台–页面–子页面”这样的原则（下图，这里说的页面不是界面，而是指“一页交互稿”）。每一个页面中承载的对象有2种，一种是单界面，另一种是界面流程（后文解释）。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

我们举个例子，假设有一个“简版的网易新闻”，那么它的结构可能是下图这样的：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

什么是“单界面”、“界面流程”？单界面相对容易理解，比如上图中的“首页”，就只需要在交互稿的这一页中放置一张“首页”的线框图即可，也就是所谓的“单界面”。那么界面流程是什么呢？其实就是多个界面的串联图（如下图所示）文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

什么情况下需要使用“流程界面”呢？所有APP都由界面组成，而界面上的元素可以归为3类：内容、入口、功能。“界面流程”一般用来阐述一项“功能”。究其原因，功能与内容和入口都不同，功能一般需要“一连串操作”，比如登录功能、搜索功能。此时我们再看上面的案例，就会很容易理解了。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

3、每一页交互稿应该是怎样的？

3.1. 每页交互稿的内容文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

一般而言，每一页交互稿应当具备以下几项内容：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

a、页面标题：建议使用“固定在浏览器顶部”功能让页面标题常驻；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

b、界面标题：方便交互稿中的互相索引，比如“回到界面B状态”；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

c、界面：建议尺寸为750*1334px，长页面也可自行延伸高度；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

d、设计说明：逻辑关系、元素状态、小微流程，都可以放在设计说明中；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

e、流程线：说明界面间逻辑关系，可使用软件自带流程线；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

f、链接：指向其他页面，比如支线流程，开发同学阅读起来会很方便；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

g、作者信息：这是设计师的落款，同时也方便他人联系设计师；文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

3.2. 网格系统的应用文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

确定了页面内容后，内容的布局也很重要。布局不好就会显得乱糟糟的，怎么处理布局问题呢？笔者提供一个“网格系统”（下图），可以让设计稿很有“秩序感”。具体而言，在Axure的“布局-栅格与辅助线-网格设置”中设置间距为40px的网格（40px是常见界面尺寸320、360、640、1080…的公约数），然后尽量保证所有的元素贴齐网格即可。使用后你会发现自己的交互稿变得尽然有序，且美观很多。网格的另外一个优点是可以很高效地对齐各个元素。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

3.3. 每页只展示一条流程文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html

每个交互稿页面应当最多承载一条“流程界面”，多出的流程可以新开子页面。从而保障每一页交互稿都是点状或线状的，而不是网状的，因为网状的交互稿很难阅读，阅读者需要纵横双向滚动屏幕寻找信息（下图是反例）。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/jiaohu/39289.html
