Excel南丁格尔玫瑰图绘制学习教程

2021-01-1009:45:20办公软件与工具应用Comments3,699 views字数 851阅读模式

作者：酸菜文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

南丁格尔玫瑰图（Rose diagrams）是英国护士和统计学家弗罗伦斯·南丁格尔（Florence Nightingale）发明的一种圆形的直方图。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

其优点是使数据易于理解，让人印象深刻。下图是国际顶级期刊Cell文章中使用的玫瑰图，用以说明差异表达基因（DEGs）在不同组织中的分布情况：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

“见贤思齐”，我们该如何绘制南丁格尔玫瑰图呢？文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

尺有所长，寸有所短。目前常用绘图软件GraphPad Prism暂不能绘制南丁格尔玫瑰图，然而几乎所有人电脑中均安装了的软件Excel却可以轻松绘制漂亮的玫瑰图。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

绘制步骤：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

1. 数据准备文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

模拟与Cell文献中类似的7组数据，每组所占角度为360°除以7为51.4286°：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

对各组织间角度范围细分如下，此外为了让各组织之间有一定的间隔，使其对应数据为0：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

得到1-360°各角度对应的组织与上调或下调数据：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

2. 绘制玫瑰图文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

选择步骤1得到的数据，菜单栏点击插入 -> 插入图表 -> 雷达图下选择填充雷达图：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

得到填充雷达图：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

3. 美化玫瑰图文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

3.1 选择并删除玫瑰图外围的数字：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

3.2 设置上调与下调颜色文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

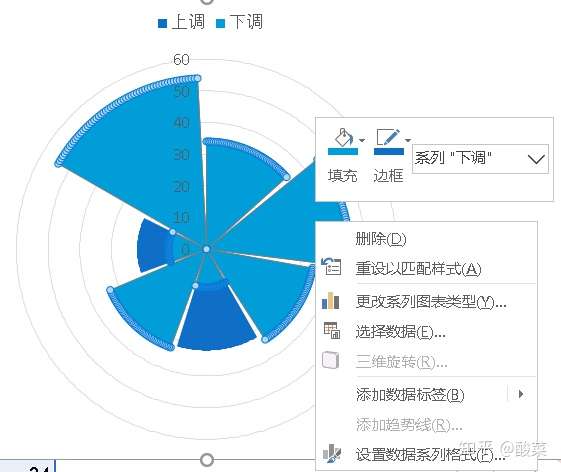

选中图形，鼠标右击选择设置数据系列格式：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

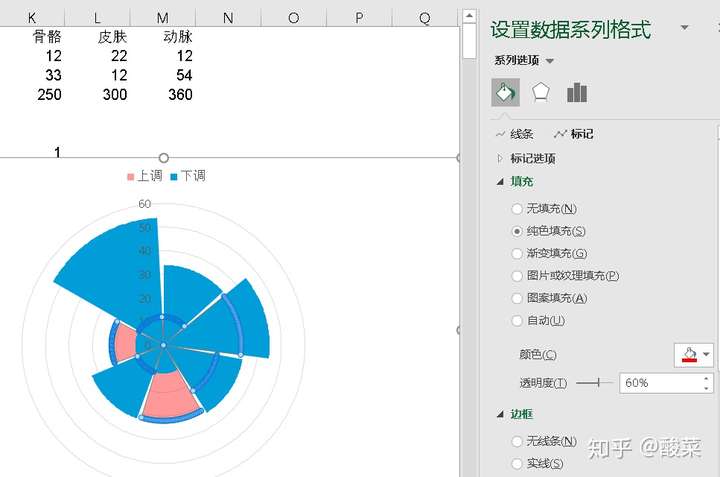

标记处依次设置上调与下调填充颜色，例如上调设置为红色，透明度设置为60%，效果如下：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

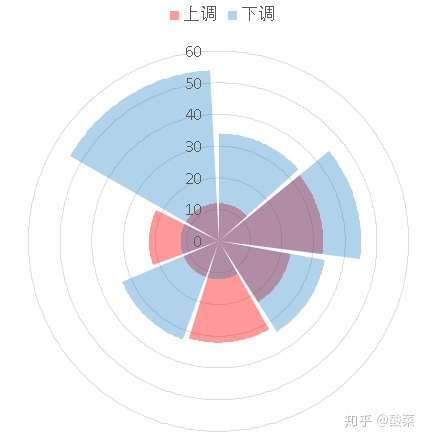

设置完成后效果如下：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

作者：酸菜
链接：https://www.zhihu.com/question/19754722/answer/1669284054
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html

主要网格线处可以设置网格线的颜色、透明度、宽度等：文章源自菜鸟学院-https://www.cainiaoxueyuan.com/office/20822.html
